विस्तार जानकारी |
|||
फाइबर प्रकार: | सिम्प्लेक्स और डुप्लेक्स | आवेदन: | CATV / ODF / दूरसंचार नेटवर्क |
---|---|---|---|
संबंधक के प्रकार: | ST SC LC FC MPO MT PMU DIN D4 E2K आदि | लंबाई: | अनुकूलित |
सामग्री: | पीवीसी / LSZH / बख़्तरबंद आदि | रंग: | पीला / नारंगी / एक्वा या अनुकूलित |
तरंग दैर्ध्य: | 1310nm या 1510nm | ||
हाई लाइट: | फाइबर ऑप्टिक पिगेट,मल्टीमोड फाइबर पैच कॉर्ड |
उत्पाद विवरण

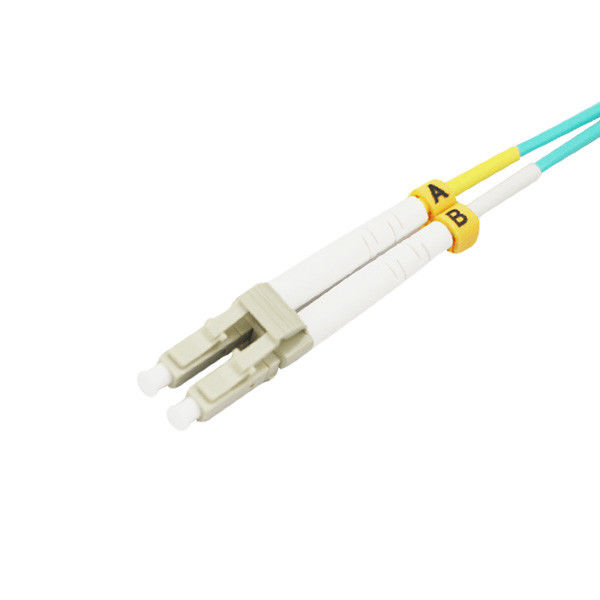

एफसी / एससी / एलसी / एसटी कनेक्टर्स के साथ सिंपलेक्स या डुप्लेक्स कस्टमाइज्ड लेंथ फाइबर ऑप्टिक पैच कॉर्ड
कनेक्टेड केबल असेंबली कॉर्ड-टाइप फाइबर ऑप्टिकल केबल हैं, जो दोनों सिरों पर कनेक्टर्स के साथ समाप्त होते हैं। केबल फाइबर और कनेक्टर का प्रकार और पैच डोरियों की लंबाई ग्राहक द्वारा स्वतंत्र रूप से निर्दिष्ट की जा सकती है जैसा कि नीचे दिखाया गया है।
विशेषताएं
● एंड-फेस टाइप: पीसी / यूपीसी / एपीसी
● फाइबर व्यास: 0.9 मिमी, 2.0 मिमी या 3.0 मिमी
● सिम्प्लेक्स और डुप्लेक्स के लिए उपलब्ध है
● बाहरी जैकेट पीवीसी, LSZH, बख्तरबंद आदि हो सकते हैं
● विभिन्न कनेक्टरों के लिए उपलब्ध: SC, LC, FC, ST, MPO, MTP, MU, DIN, D4, E2S आदि।
● फाइबर प्रकार: एकल मोड फाइबर G652D, G657A1 और G657A2, मल्टीमोड फाइबर OM1, OM2, OM3 और OM4 उपलब्ध हैं
● कम प्रविष्टि नुकसान और उच्च वापसी नुकसान, उच्च घने कनेक्शन, ऑपरेशन के लिए आसान
● ग्राहक की लंबाई और कनेक्टर अनुरोध पर उपलब्ध हैं
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----
सिम्पलेक्स या डुप्लेक्स, 144 कोर तक, एकल मोड केवल, OM1 / OM2 / OM3 / OM4 उपलब्ध हैं, अनुकूलित लंबाई
सिम्पलेक्स या डुप्लेक्स, अप करने के लिए 144 कोर, सिंगल मोड या मल्टी मोड, OM1 / OM2 / OM3 / OM4 उपलब्ध हैं, अनुकूलित लंबाई
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---
पैरामीटर | इकाई | FC, SC, LC, ST, MU, DIN, D4, MPO, SC / APC, FC / APC, LC / APC, MU / APC डुप्लेक्स | |||
SM (9 / 125SMF-28 या समतुल्य 1) | MM (50 / 125,62.5 / 125 (OM2 & OM1), 50 / 125,10G (MM) OM3 | ||||
पीसी | UPC | एपीसी | पीसी | ||
सम्मिलन हानि (विशिष्ट) | डीबी | ≤0.3 | ≤0.2 | ≤0.25 | ≤0.2 |
हारकर लौटा | डीबी | ≥45 | ≥50 | ≥60 | ≥30 |
संचालन तरंग दैर्ध्य | एनएम | 1310, 1510 | |||
विनिमय योग्यता | डीबी | ≤0.2 | |||
कंपन | डीबी | ≤0.2 | |||
परिचालन तापमान | ℃ | -40 ~ 75 | |||
भंडारण तापमान | ℃ | -45 ~ 85 | |||
केबल प्रकार | सिंप्लेक्स या डुप्लेक्स (ज़िप कॉर्ड) φ3.0, .02.0, dup0.9, पीवीसी या LSZH |
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---
सोप्टो फाइबर ऑप्टिक पैच डोरियों ने पहली बार ISO9001 गुणवत्ता प्रणाली, यूरोपीय RoHs की आवश्यकताओं को पारित किया
अनुप्रयोग
● CATV
● कंप्यूटर नेटवर्क
● दूरसंचार नेटवर्क
● ऑप्टिकल ट्रांसमिशन सिस्टम का ओडीएफ
● हाई स्पीड डेटा ट्रांसमिशन नेटवर्क
● उच्च गुणवत्ता वाले ग्राफिक ट्रांसमिशन नेटवर्क
● ऑप्टिकल ट्रांसमिशन उपकरण का कनेक्शन
आदेश की जानकारी
आदेश देने की जानकारी। पैच कॉर्ड के लिए | |
भाग संख्या: SPP - SC - FC - AA - 2D - 30 - 5V (A) 1 2 3 4 5 6 7 8 9 10 | |
1 - कनेक्टर ए | LC SC FC ST आदि |
2 - कनेक्टर बी | LC SC FC ST आदि |
3 - अंतिम चेहरा ए | यू: यूपीसी पॉलिश; पी: पीसी पॉलिश; एक: APC पॉलिश |
4 - अंतिम चेहरा बी | यू: यूपीसी पॉलिश; पी: पीसी पॉलिश; एक: APC पॉलिश |
5 - फाइबर गणना | 1: सिम्प्लेक्स; 2: द्वैध |
6 - फाइबर मोड | एम 1: ओएम 1; एम 2: ओएम 2; एम 3: ओएम 3; M3H: OM3 (300); एम 4: ओएम 4; डी: जी .652 डी; A1: G657.A1 |
7 - व्यास | 09: 0.9 मिमी; 20: 2.0 मिमी; 30: 3.0 मिमी आदि |
8 - लंबाई | 5: केबल कुल लंबाई 5M; आदि |
9 - केबल जैकेट सामग्री | वी: पीवीसी; एच: LSZH; हे: OFNR; एफ: OFNP; Y: पीई |
10 - बख्तरबंद | अशक्त: बिना बख़्तरबंद ए: बख़्तरबंद |
केबल जैकेट का रंग | डिफ़ॉल्ट: एक्वा (OM3, OM4); ऑरेंज (OM1, OM2); पीला (SM) |
ध्यान दें:
The जब मुख्य व्यास केबल को चिह्नित नहीं किया जाता है, तो डिफ़ॉल्ट 2.0 मिमी है;
② "-X" अन्य शाखा की लंबाई, शाखा व्यास के बगल में, मॉडल के अंत में जोड़ना जारी रखें। शाखा के दोनों किनारों की लंबाई -M (कस्टम शाखा लंबाई) के रूप में भिन्न होती है।
